PSM300使用教程 | P3T发射机界面/功能说明 |
SHURE PSM300图文讲解
P3T 发射机界面/功能说明

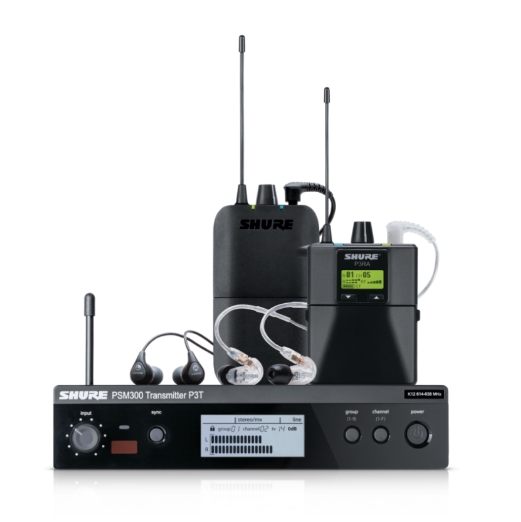

PSM 300立体声个人监听系统提供清晰细腻的24位数字音频处理能力, 可为舞台的每个角落带来最大的自由度,专利的音频参考压缩扩展技术可确保实现最清晰的音质、超低的底部噪声和零杂音。可靠的无线覆盖性能使有效范围扩大至90米以上,并消除信号丢失问题。PSM 300系统便于设置和操作,提供一键式频率扫描和同步功能,可发现并分配清晰的无线通道。调节音量,利用MixMode技术或立体声模式,通过两个音频通道实现个性化的混音效果。
01发射机前后面板
按下此按钮,可将接收机与发射机同步至相同的组和频道
注意:同步数据通过 IR 同步窗口发送
④ LCD 显示屏
显示音频、射频和系统信息
⑤ 组按钮
按下此按钮可滚动查看组设置
⑥ 频道按钮
按下此按钮可滚动查看频道设置
⑦ 电源
打开或关闭电源
立体声混音 | 将双频道立体声混音发送至接收机 |
Mono(单声) | 将汇合音频混音发送至两个接收机频道 |
⑩ 线路/辅助开关
使用以下项作为连接参考以调整输入敏感性:
辅助设备 (-10 dBV): | 用户音频设备,比如,计算机或便携式媒体播 放器 |
线路 (+4 dBu): | 混音器或其他专业音频设备 |
⑪ 环路输出(¼ 英尺 TRS,平衡输出)
将输出连接至其他 PSM 系统或其他音频设备
⑫ 音频输入(¼ 英尺 TRS,平衡输出)
连接至调音台输出或其他音频源,以供演出者监听
⑬ BNC 天线连接端口
连接随附的 ¼ 波长天线、指向性天线或 Shure PA411 天线组合器
02发射机显示屏菜单介绍
③ 锁定状态
要锁定或解锁控件,按住组和频道按钮,直到锁定图标出现/消失。
④ 同步状态
当发射机与接收机成功同步之后出现。同步方向显示为 Tx>Rx(发射机发送频率至接收机)或 Tx(接收机发送频率至发射机)。
⑤ 立体声混音/单声混音
指明发送至接收机的音频是单频道还是双频道混音(与后面板上的 Stereo-MX/Mono开关相对应)。
⑥ 辅助设备/线路模式
指明输入敏感性设置(与后面板上的 Aux/Line开关相对应)
⑦ 0 dB 指示器
当输入信号到达 0 dB 时开启。请参阅有关调整增益和聆听音量的章节,了解有关如何使用此图标的信息。
