【声卡调试】森海塞尔系列无线麦克风如何解决噪声困扰?

常见困扰一

关闭无线麦克风，音响系统会发出很大噪声；开启麦克风时则噪声停止，是什么原因？

1

解决办法

正确设置Squelch静噪阈值（简称SQ值）。

2

问题解读

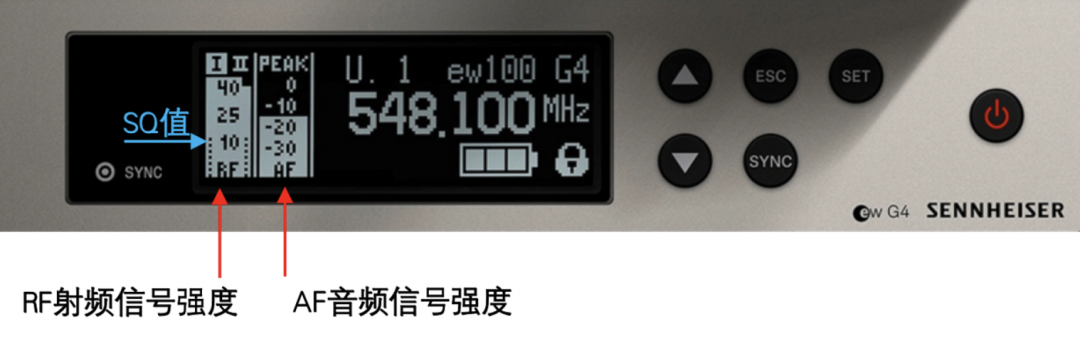

如下图所示，在无线接收机的显示界面中，左边标记的柱状条是RF射频信号强度，此柱形图左右两边虚线是SQ值；右侧柱形条则为AF音频信号强度。正常连接时，RF默认满格，AF随着语音跳动。

当无线麦克风发射机被关闭后，RF柱形条显示的数值即为噪声信号强度，理想情况下趋于0。但在现实中，环境信号复杂且变化，SQ值就起到了射频噪声门的作用：即当噪声分贝低于SQ虚线时，RF信号不会被转化为AF音频信号，则不产生音频噪声。无线麦克风出厂时默认的SQ值通常较低，如森海塞尔无线麦克风EW G4系列默认SQ值为5dB。而机柜电源、LED设备等产生的无线干扰信号都会超过这个值，所以调整SQ值，是必要步骤。

3

调整方法

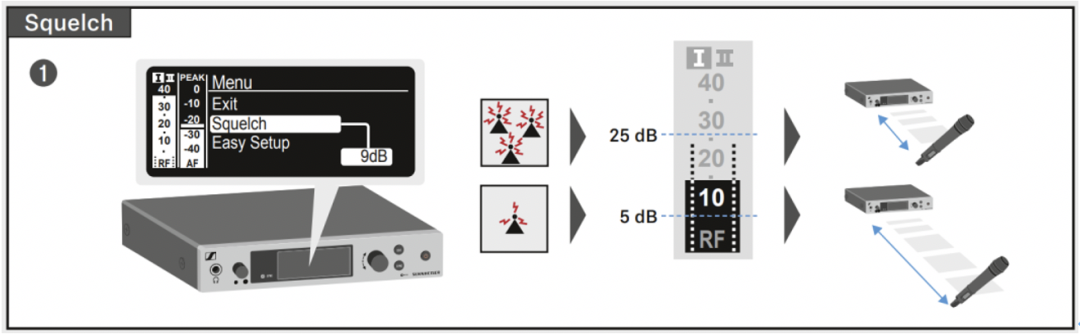

1）EW300/500 G4 产品可通过接收机的主菜单中“Squelch”进行调整，默认值为5dB，以2dB为步进，最高25dB。我们建议开机即先调整到15dB。

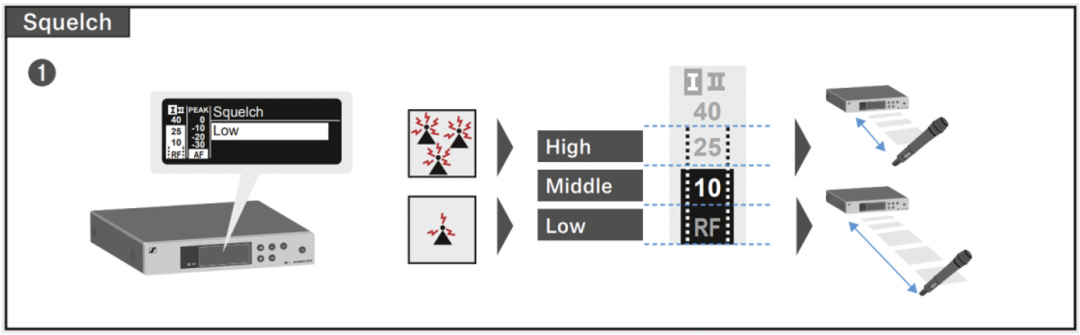

2）EW100 G4产品同样可通过接收机的主菜单中”Squelch”进行调整，分为 Low, Middle，High三档 ，建议开机即调整到Middle档。

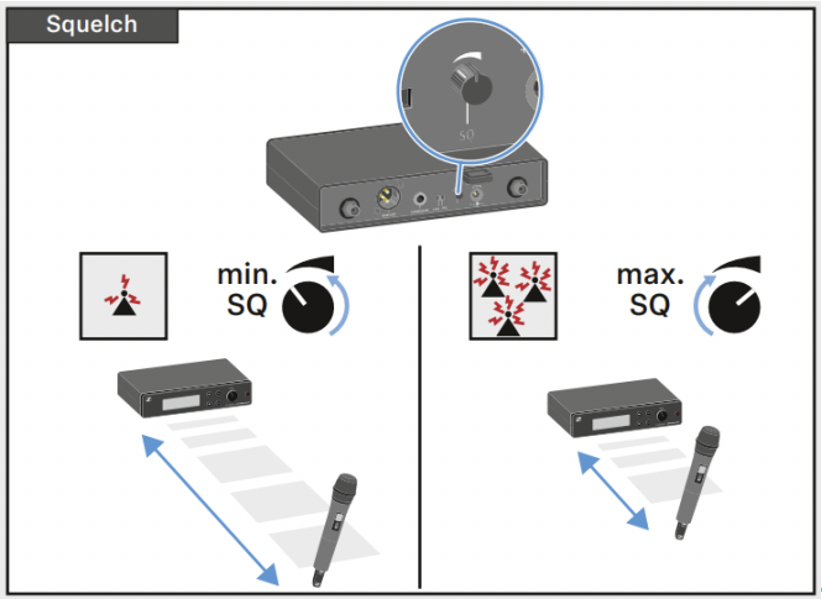

3）XSW 1 &2 产品则可通过接收机背面的SQ旋钮进行调节，左旋为减小，右旋为增大，建议开机即调整到12点方位。

由此可见，用户可将无线麦克风接收机的SQ值，设置在可调节范围的中间值，从而有效规避环境噪音，防患未然。

常见困扰二

多套无线麦克风被临近安装，如何设置频率以避免内部干扰？

1

解决办法

同库选频不互调。

2

问题解读

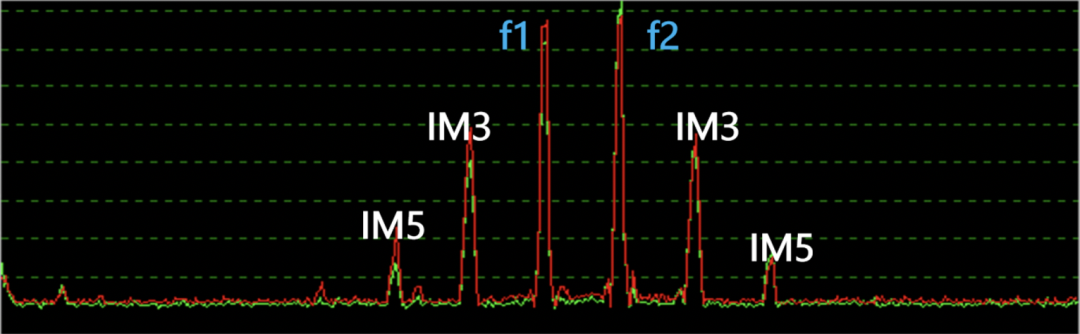

无线麦克风传输频率如果没有提前规划，则会产生内部干扰。如下图，当两只不同频率（f1和f2）的麦克风发射机靠近时，在频率为2f1-f2和2f2-f1的位置会产生三阶互调干扰信号IM3，在频率为3f1-2f2和3f2-2f1的位置会产生五阶互调干扰信号IM5。多套无线麦克风临近使用，则会可能产生更多的IM3 & IM5互调干扰信号。因此，我们每增加一套麦克风进入临近空间，都需要避开众多频点。

3

调整方法

规划设置无线麦克风的传输频率是一项复杂工作。为方便用户，森海塞尔已经计算和设置好多组没有互调干扰的频率库，称为Bank。例如，EW300 G4 AW+有20个Bank，每个Bank包含32个通道。设置好的频率会直观显示在接收机和发射器的屏幕上，即B.ch。

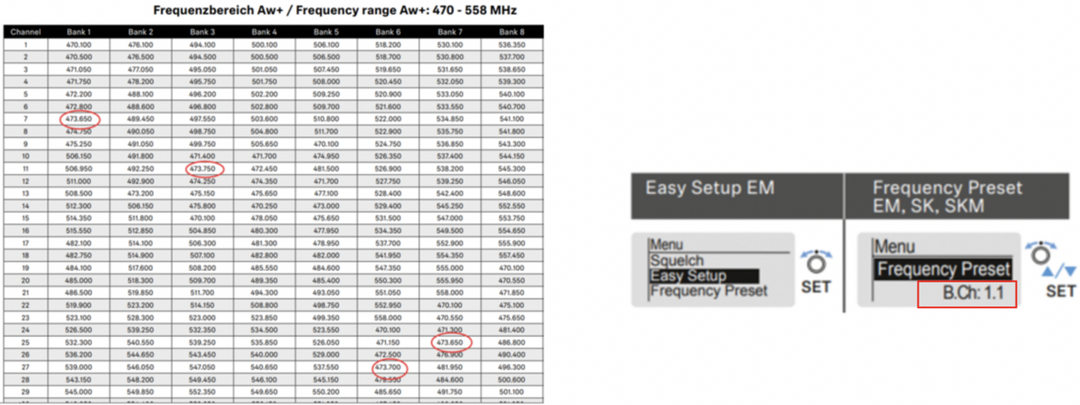

处于同一个Bank的频率已经过计算，不会产生互调干扰。但不同Bank的频率并没有关联，如下图所选的B.ch 1.7 和7.25，所处的Bank不同而频率相同（473.650MHz），就会产生干扰信号。

因此，我们建议用户选择同一Bank内的不同频率。如果临近空间需要超过一个Bank的通道数，可以借助 Sennheiser Wireless System Manager软件做频率规划。

常见困扰三

无论换什么频率，都有较大的RF噪声？

1

解决办法

正确运用天线放大器。

2

问题解读

当用户设置好频率后，RF系统依旧出现噪声。通常，用户检查无线麦克风的频率设置，是否在大陆地区可用频段470-510MHz和630-698MHz范围内；其次，用户会常规检查天线，包括天线远离干扰源（例如LED大屏），天线馈线走线避免强干扰等。其中，错误使用天线放大器也会导致噪声出现。

3

调整方法

接收机可接受的RF信号增益为±5dB，错误安置或过度滥用天线放大器，都会导致噪声放大。

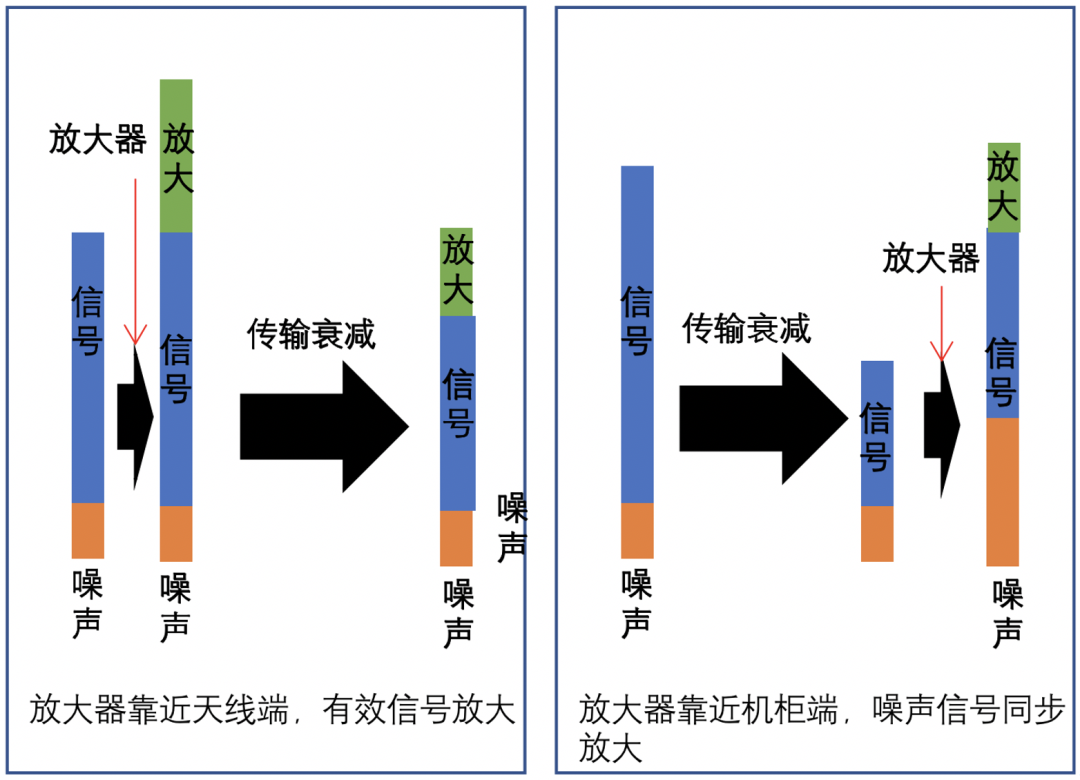

1）放大器应该安装在天线端。下图左，天线放大器安装在天线后，第一时间放大有效信号，经过传输衰减，噪声基本不变。下图右，放大器安装在接收机端（机柜端），传输衰减后，信号和噪声等比例放大，噪声明显拉高。

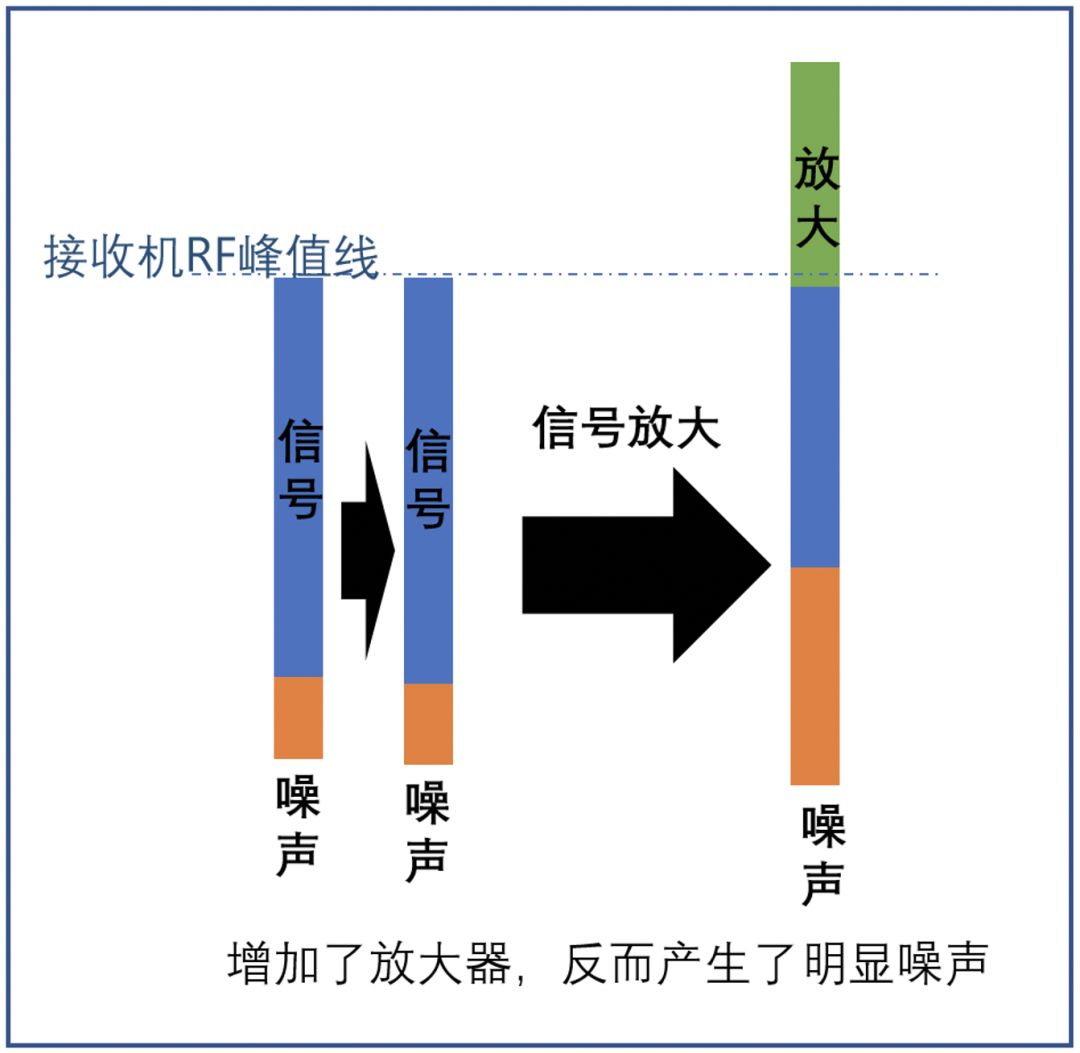

2）必要时才使用放大器。当天线馈线较长时，通常需要放大器作为增益补偿，弥补信号损耗；当天线馈线较短时，则无需天线放大器。如果把放大器当作“万无一失”的配件，往往适得其反——当天线增益＞5dB时，继续增加放大器，会出现噪声被显著放大。

综上，无线麦克风在正常空间内产生的噪声都是合理可控的。森海塞尔现已推出系统设置更为简易、对抗噪声干扰更为容易的新数字革命系列无线麦克风EW DX，拥有134dB的超大动态范围，293个无互调干扰频率点，以及强抗干扰的数字调制方式，系统设置更加简单，欢迎体验！
