产品特点
● 2路高增益话放输入，可切换平衡1M欧姆高阻抗乐器输入
● 话放具有-129dBu的EIN，0dB增益下具有115dBA的动态范围
● 具有一个3.5mm LINEOUT立体声输出接口，具有小于2欧姆的输出阻抗，可以连接耳机
● 具有一个6.5mm HPOUT立体声输出接口，可以推动32欧姆耳机到650mW单边功率
● 6.5mm耳机输出具有+15dBu/+20dBu Hi-Gain开关，用以匹配低阻抗或高阻抗的耳机
● 话筒输入具有115dBA动态范围，线性输入具有123dBA动态范围，耳放输出具有120dBA动态范围
● 话筒输入、LINE IN和LINE OUT 平输入输出接口的优异失真性能对还原外接设备原始的音质带来提升
● 支持24bit精度，44.1kHz to 192kHz的采样率，具有低的输入输出延迟
● ASRC技术和DPLL时钟矫正技术，降低Jitter时钟抖动，具有比上代更精准的时钟频率
● 具有OTG MAX接口，高达140dBA动态范围和-130dB的失真性能
● 支持PD协议的外置电源供电
● 独立显示屏用以实现直观的观看体验
● 话放具有-129dBu的EIN，0dB增益下具有115dBA的动态范围
● 具有一个3.5mm LINEOUT立体声输出接口，具有小于2欧姆的输出阻抗，可以连接耳机
● 具有一个6.5mm HPOUT立体声输出接口，可以推动32欧姆耳机到650mW单边功率
● 6.5mm耳机输出具有+15dBu/+20dBu Hi-Gain开关，用以匹配低阻抗或高阻抗的耳机
● 话筒输入具有115dBA动态范围，线性输入具有123dBA动态范围，耳放输出具有120dBA动态范围
● 话筒输入、LINE IN和LINE OUT 平输入输出接口的优异失真性能对还原外接设备原始的音质带来提升
● 支持24bit精度，44.1kHz to 192kHz的采样率，具有低的输入输出延迟
● ASRC技术和DPLL时钟矫正技术，降低Jitter时钟抖动，具有比上代更精准的时钟频率
● 具有OTG MAX接口，高达140dBA动态范围和-130dB的失真性能
● 支持PD协议的外置电源供电
● 独立显示屏用以实现直观的观看体验
硬件概述
支持 24-bit/44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192 kHz采样率
提供 8、16、32、64、128、256、512、1024、2048，ASIO缓冲区设置
高精度模数转换器（125分贝动态范围）
高精度数模转换器（128分贝动态范围）
4通道VU显示- 1/2输入，1/2输出使用2.8寸TFT显示器*1
数字多功能话放增益旋钮*2
数字多功能线路输出旋钮*1
数字多功能耳机音量旋钮*1（触控静音功能）
全平衡话放输入\乐器输入*2 XLR\TRS
耳机输出*1
LINE IN平衡输入*2
LINE OUT平衡输出*2
立体声LINE OUT 3/4输出*1
手机接口Type-C （支持数字OTG通讯）
光纤输出*1
PC/DIRECT切换开关*1
MIC/INST切换开关*2
TYPE-C 数据接口*1
外接供电接口Type-C USB*1
PD电源开关*1
提供 8、16、32、64、128、256、512、1024、2048，ASIO缓冲区设置
高精度模数转换器（125分贝动态范围）
高精度数模转换器（128分贝动态范围）
4通道VU显示- 1/2输入，1/2输出使用2.8寸TFT显示器*1
数字多功能话放增益旋钮*2
数字多功能线路输出旋钮*1
数字多功能耳机音量旋钮*1（触控静音功能）
全平衡话放输入\乐器输入*2 XLR\TRS
耳机输出*1
LINE IN平衡输入*2
LINE OUT平衡输出*2
立体声LINE OUT 3/4输出*1
手机接口Type-C （支持数字OTG通讯）
光纤输出*1
PC/DIRECT切换开关*1
MIC/INST切换开关*2
TYPE-C 数据接口*1
外接供电接口Type-C USB*1
PD电源开关*1
接口连接示意图
正面
背面
路由工作模式
矩阵模式
拖放模式
路由提供2种工作模式，矩阵模式和拖放模式。在使用过程中用户可以根据应用场景选择合适的模式，可导入导出路由信息。
OTG MAX技术

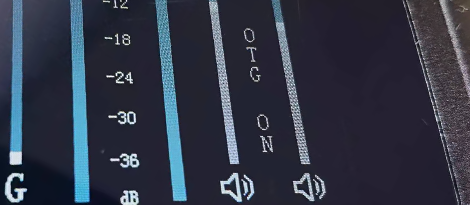

*LCD显示屏“OTG ON”状态提示，驱动面板右下角”OTG MAX ”状态提示。
*手机接口丝印名称同步为OTG MAX，接口不再支持模拟通讯，不再标配模拟线材。
产品更新说明
I. 声卡外观细节更新说明
1.5V电源接口由Micro接口升级为Type-C接口
2.外观丝印更新为“IXI MEGA M8 PLUS II”
3. 声卡面板处增加PD电源开关
4. 手机OTG接口由 Micro usb接口升级为 Type-C接口
II. 声卡配件线材升级
1. 电源线升级为双Type-C接口( *新旧两款电源仅外观样式不同，无性能区别。您也许在购买的时候收到其中一种，请放心使用! )
2. OTG线同步升级为Type-C接口

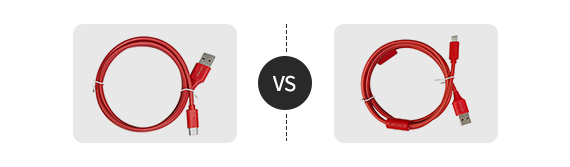

3. Type-C转USB线新增升级双磁环款 ( *新旧两款仅外观样式不同，不存在性能区别。您也许在购买的时候收到其中一种，请放心使用! )
技术信息规格
- ADC/DAC芯片规格：
- ADC：125dBA DNR/-117dB THD+N 0.00014%
- DAC：128dBA DNR/-120dB THD+N 0.0001%
- 精度，采样率：24bit，44.1kHz/48kHz/88.2kHz/96kHz/176.4kHz/192kHz
- *麦克风输入 1-2（XLR/6.35mm TRS，平衡）：
- 频率响应（@48kHz采样率）：20Hz-20kHz ±0.5dB
- Crosstalk 声道串扰(@+10dBu)：-132dB
- DNR 动态范围(@0dB Gain)：115dBA
- THD+N(@-0.5dBFS):0.0006%（-105dB）
- EIN(@150ohm source，@MAX Gain):-129dBuA
- 输入阻抗：2.4Kohm
- 输入电平(@-0.3dBFS，@0dB Gain)：+10dBu
- 输入电平(@-0.3dBFS，@+63dB Gain)：-53dBu
- 增益范围：63dB；0dB，+10dB到+63dB（1dB Step）
- 幻象供电（XLR）：+48V ±4V,10mA每通道
- *乐器输入 1-2（6.35mm TRS，平衡）：
- 频率响应（@48kHz采样率）：20Hz-20kHz ±0.5dB
- Crosstalk 声道串扰(@+10dBu)：-132dB
- DNR 动态范围(@0dB Gain)：115dBA
- 输入阻抗：1Mohm
- 输入电平(@-0.3dBFS，@0dB Gain)：+10dBu
- 输入电平(@-0.3dBFS，@+63dB Gain)：-53dBu
- 增益范围：63dB；0dB，+10dB到+63dB（1dB Step）
- *线路输入 3-4（6.35mm TRS，平衡）：
- 频率响应（@48kHz采样率）：20Hz-20kHz ±0.2dB
- Crosstalk 声道串扰(@48kHz采样率，@-0.5dBFS)：-138dB
- DNR 动态范围(@48kHz采样率，@-60dBFS)：123dBA
- THD+N(@48kHz采样率，@-1dBFS):0.0005%（-106dB）
- 输入阻抗（TRS，平衡）：5Kohm
- 输入阻抗（TS，非平衡）：3Kohm
- 输入电平（TRS/TS）：+16dBu
- *耳机输出 1-2（6.35mm TRS，立体声，非平衡）：
- 频率响应（@48kHz采样率）：20Hz-20kHz ±0.5dB
- Crosstalk 声道串扰(@600Ω Load，@-1dBFS，@1kHz，@Hi-Gain on)：-90dB
- DNR 动态范围(@48kHz采样率，@-60dBFS，@Hi-Gain on)：120dBA
- THD+N(@48kHz采样率，@600Ω Load，@-6dBFS，@Hi-Gain on):0.003%（-90dB）
- 输出阻抗：20ohm
- 输出电平（@600Ω Load，@0dBFS，@Hi Gain off）：+15dBu
- 输出电平（@600Ω Load，@0dBFS，@Hi Gain on）：+20dBu
- 输出功率（@Hi Gain on，RMS）：
- 650mW+650mW，@32ohm
- 380mW+380mW，@100ohm
- 160mW+160mW，@300ohm
- 86mW+86mW，@600ohm
- *线路输出 3-4（6.35mm TRS，平衡）：
- 频率响应（@48kHz采样率，@-1dBFS）：20Hz-20kHz ±0.5dB
- Crosstalk 声道串扰(@+10dBu，@1kHz)：-130dB
- DNR 动态范围(@48kHz采样率，@-60dBFS)：118dBA
- THD+N(@48kHz采样率，@+10dBu):＜0.0003%（-110dB）
- 输出阻抗（TRS，平衡）：200ohm
- 输出电平（TRS，平衡）：-∞ 至 +10dBu
